Фитинги стандарта DKM

Фитинг DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°), Фитинг 45° DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°), Фитинг 90° DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°)
Описание
shtycer

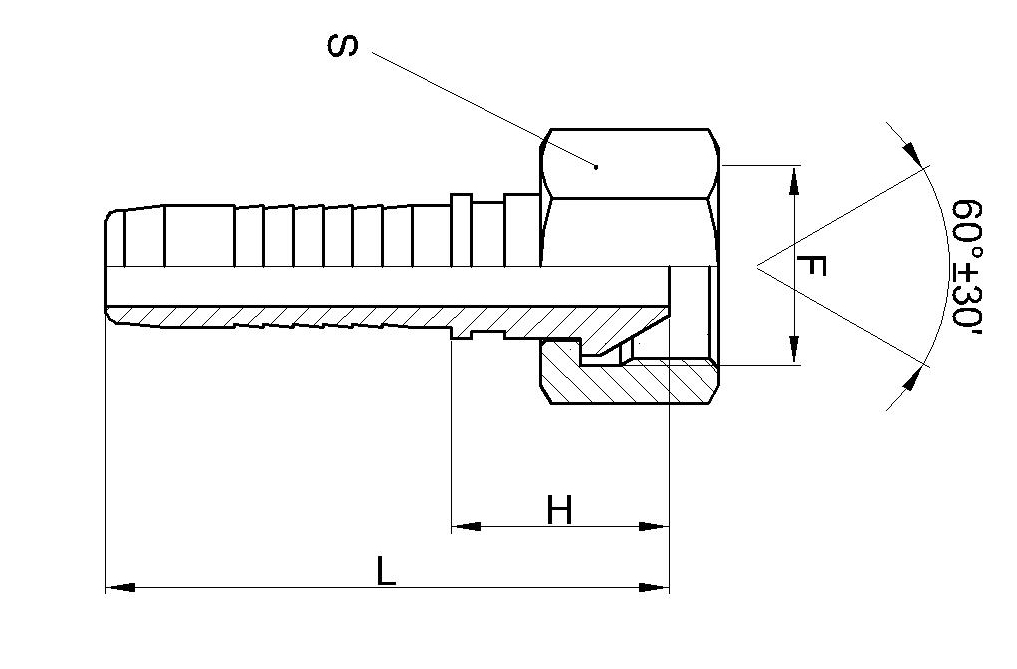

Фитинг DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°)

Внутренний диаметр рукава Размер резьбы Размеры (мм)
DN мм Дюйм F H L S
5 4,8 3/16" M10x1 19 44 14
5 4,8 3/16" M12x1,5 19 44 15
6 6,3 1/4" M10X1 19 47 14
6 6,3 1/4" M12x1,5 19 47 15
6 6,3 1/4" M14x1,5 18 47 17
6 6,3 1/4" M16x1,5 20 49 22
6 6,3 1/4" M18x1,5 20 49 22
8 7,9 5/16" M14x1,5 18 47 17
8 7,9 5/16" M16x1,5 20 49 22
8 7,9 5/16" M18x1,5 20 49 22
10 9,5 3/8" M14x1,5 18 49 17
10 9,5 3/8" M16x1,5 20 51 22
10 9,5 3/8" M18x1,5 20 51 22
10 9,5 3/8" M20x1,5 22 53 27
10 9,5 3/8" M22x1,5 22 53 27
12 12,7 1/2" M18x1,5 21 54 22
12 12,7 1/2" M20x1,5 23 56 27
12 12,7 1/2" M22x1,5 23 56 27
12 12,7 1/2" M24x1,5 23 56 30
12 12,7 1/2" M26x1,5 25 58 32
16 15,9 5/8" M26x1,5 25 61 32
20 19,1 3/4" M26x1,5 26 67 32
20 19,1 3/4" M30x1,5 26 67 36
25 25,4 1" M38x1,5 30 85 46
32 31,8 1 1/4" M45x1,5 34 95 50
45

Фитинг 45° DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°)

Внутренний диаметр рукава Размер резьбы Размеры (мм)
DN мм Дюйм F H L K S
5 4,8 3/16" M10x1 36 61,5 14 14
5 4,8 3/16" M12x1,5 37,5 63 15,5 15
6 6,3 1/4" M10X1 39 67,5 15 14
6 6,3 1/4" M12x1,5 40 68,5 16,5 15
6 6,3 1/4" M14x1,5 40 68,5 16,5 17
6 6,3 1/4" M16x1,5 42,5 71 18,5 22
6 6,3 1/4" M18x1,5 42,5 71 18,5 22
8 7,9 5/16" M14x1,5 48 76,5 18 17
8 7,9 5/16" M16x1,5 49,5 78 19,5 22
8 7,9 5/16" M18x1,5 49,5 78 19,5 22
10 9,5 3/8" M14x1,5 53 83,5 19 17
10 9,5 3/8" M16x1,5 53,5 84 19,5 22
10 9,5 3/8" M18x1,5 53,5 84 19,5 22
10 9,5 3/8" M20x1,5 56,5 87 22,5 27
10 9,5 3/8" M22x1,5 56,5 87 22,5 27
12 12,7 1/2" M18x1,5 62,5 95,5 23 22
12 12,7 1/2" M20x1,5 64 97 24,5 27
12 12,7 1/2" M22x1,5 64 97 24,5 27
12 12,7 1/2" M24x1,5 65 98 25,5 30
12 12,7 1/2" M26x1,5 67,5 101 28 32
16 15,9 5/8" M26x1,5 81 117 29 32
20 19,1 3/4" M26x1,5 88,5 130 35 32
20 19,1 3/4" M30x1,5 91 132 38,5 36
25 25,4 1" M38x1,5 114 169 46 46
32 31,8 1 1/4" M45x1,5 138 199 54 50
90

Фитинг 90° DKM (гайка) (внутренняя метрическая резьба, наружный конус 60°)

Внутренний диаметр рукава Размер резьбы Размеры (мм)
DN мм Дюйм F H L K S
5 4,8 3/16" M10x1 21 47 25 14
5 4,8 3/16" M12x1,5 21 47 28 15
6 6,3 1/4" M10X1 24 52 16 14
6 6,3 1/4" M12x1,5 24 52 28 15
6 6,3 1/4" M14x1,5 24 52 28 17
6 6,3 1/4" M16x1,5 24 52 31 22
6 6,3 1/4" M18x1,5 24 52 31 22
8 7,9 5/16" M14x1,5 31 59 31,5 17
8 7,9 5/16" M16x1,5 31 59 33,5 22
8 7,9 5/16" M18x1,5 31 59 33,5 22
10 9,5 3/8" M14x1,5 34 64 35,5 17
10 9,5 3/8" M16x1,5 34 64 40,5 22
10 9,5 3/8" M18x1,5 34 64 40,5 22
10 9,5 3/8" M20x1,5 34 64 40,5 27
10 9,5 3/8" M22x1,5 34 64 40,5 27
12 12,7 1/2" M18x1,5 41 74 42 22
12 12,7 1/2" M20x1,5 41 74 44 27
12 12,7 1/2" M22x1,5 41 74 44 27
12 12,7 1/2" M24x1,5 41 74 45,5 30
12 12,7 1/2" M26x1,5 41 74 49,5 32
16 15,9 5/8" M26x1,5 49 85 54,5 32
20 19,1 3/4" M26x1,5 58 99 60,5 32
20 19,1 3/4" M30x1,5 58 99 65 36
25 25,4 1" M38x1,5 74 129 79 46
32 31,8 1 1/4" M45x1,5 92 179 89 50
